Recopilación de planos de mini ramp y estructuras

[Abilio]

PARTES DE LA RAMPA


Cuando se hace con material comprado, es recomendable ceñirse a las medidas típicas que ponen en los planos de internet, ya que es la forma en la que no se desperdicia material, sobre todo que el ancho sea múltiplo de 1,2m.

Por partes y orden, lo que haré será:
1.- las dos transiciones
2.- el plano del medio
3.- las mesetas

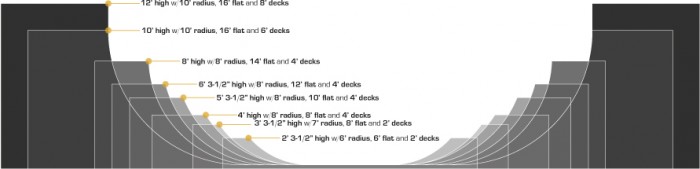

CURVATURA DE TRANSICIÓN


IDEAS Y VISIÓN GENERAL PARA LA CONSTRUCCIÓN DE UNA MINI

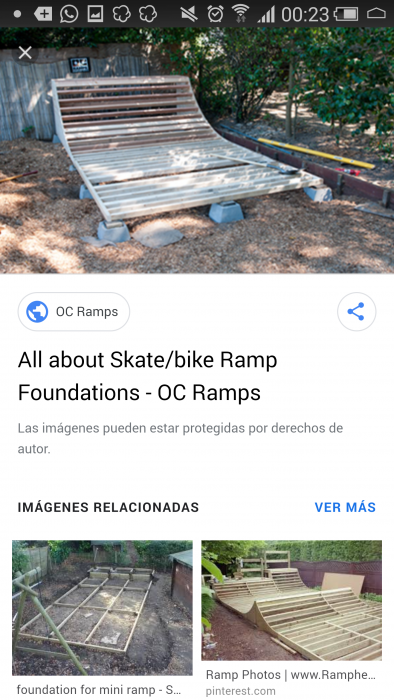

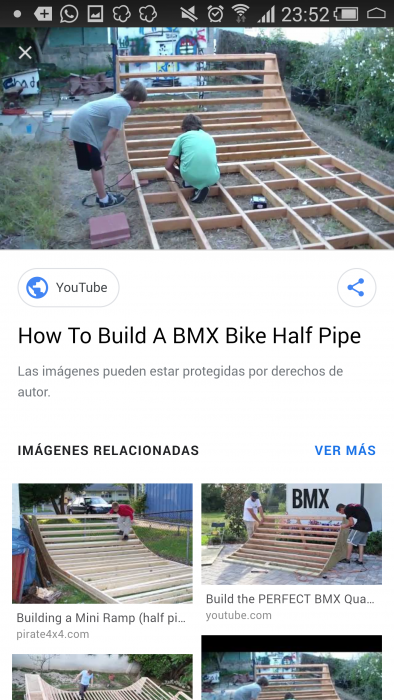

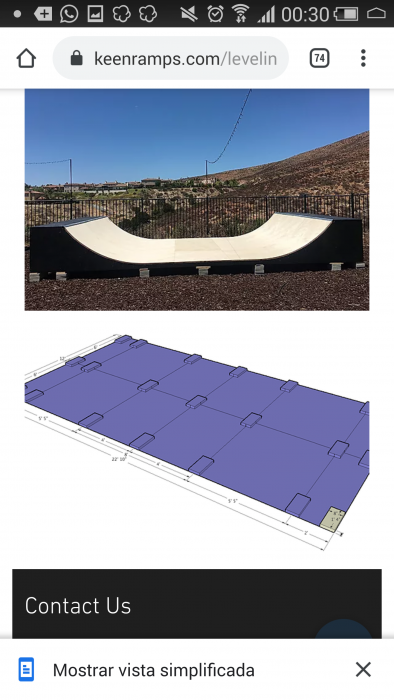

Adjunto screenshots de imágenes que me han parecido útiles para ver como se construye una mini.
En las fotos se aprecia donde suelen poner refuerzos, cuantas costillas por quarter, como hacen la meseta, como juntan las transiciones con la parte plana, etc.

Si buscáis en google Skate mini ramp plans, vais a encontrar muchas más imágenes,,, también mucha morralla.

Referencias: No he ido guardando las fuentes de conde he ido haciendo screenshots, pero en la mayoría de fotos se ven la pagina de la que lo he guardado.




[Abilio]
